Digi ConnectCore SOM (System-On-Modules)

Digi hyödyntää uusimmissa malleissaan NXP-prosessoreita, mm. i.MX6 ja i.MX8, joista on myös tarjolla CE-hyväksytty SBC-versio (single board computer), joka toimii samalla myös kehitysalustana moduulille. Tarjolla ovat siis monipuoliset kehitysalustat (SBC) sekä toimivat kehitysohjelmistot lähdekoodeineen ja esimerkkiohjelmineen, mm. Linux ja Android. Näitä SBC-kortteja voit käyttää sellaisenaan jo protoissa ja piensarjoissa ja lyhentää olennaisesti markkinoillepääsyyn vaadittua aikaa. Katso kehityspaketit täältä.

Digin moduulit sopivat erinomaisesti vaikeisiin olosuhteisiin, koska ne ovat laajalämpötilaisia ja erinomaisesti tärinää sietäviä pintaliitettävyytensä ansiosta. Myös muistikomponentteihin on panostettu, käytetyt eMMC muistit ovat laadukkaita ja niiden datansäilyvyys on jopa 10 vuotta.

Moduulit ovat suoraan Digi Remote Manager -yhteensopivia, joten vaativat IoT-sovellukset voidaan toteuttaa vaivattomasti ja tietoturvallisesti.

Lue lisää myös Digin ainutlaatuisesta Trustfence -sulautetusta tietoturvasta.


Digi ConnectCore 8 Family

ConnectCore-8-family esite (pdf) UUSI Toukokuu 2021

Tässä linkkejä resursseihin koskien ConnectCore 8 -tuoteperhettä:

https://www.digi.com/products/embedded-systems/iot-development-kits

https://www.digi.com/products/embedded-systems/system-on-modules

https://www.digi.com/products/models/cc-wmx8mm-kit

https://www.digi.com/resources/library/data-sheets/digi-connectcore-8m-mini-development-kit-ds

https://www.digi.com/resources/library/data-sheets/digi-connectcore-8m-mini-ds




Digi ConnectCore 8M Nano (+ pinniyhteensopiva 8M Mini)

Digin viimeisin NXP:n kanssa yhteistyössä kehitetty ConnectCore SOM-moduuli

Digi ConnectCore 8M Nano

Ominaisuuksia:

  • Teollisuustason i.MX 8M Nano quad/dual-core SOM
  • Luotettava ja monipuolinen Digi SMTplus® pintaliitoskotelo (40 mm x 45 mm) ja sama pinnikytkentä CC8X-moduulin kanssa
  • Tehonhallinta toteutettu sekä rauta-että ohjelmistotasoisena erittäin pienivirtaisiin sovelluksiin
  • Monen näytön ja kameran tuki lisättynä erillisellä grafiikkapiirillä
  • Esihyväksytyt dual-band 802.11a/b/g/n/ac 1x1ja Bluetooth® 5 radiot
  • Saumaton mobiiliradion ja Digi XBee3® -moduulin integrointi
  • Pilvipalveluiden laaja tuki
  • Sisäänrakennetut tietoturvaominaisuudet Digi TrustFence® avulla
  • Etähallinta Digi Remote Manager® avulla
  • Yocto Project Linux -tuki

8M Mini -mallissa lisäksi:

  • Parannetut näyttö ja kameraominaosuudet raudan osalta
  • Sisäänrakennettu VPU -yksikkö tehokkaaseen videoprosessointiin

(8M Mini tuotekehityskitti tulossa saataville syksyllä 2021)

Tuotekehityskitti CC-WMX8MN-KIT  hinta 495,-/kpl alv 0%, sisältää:

  • Digi ConnectCore® 8M Nano kehityskortti
  • Konsoliporttikaapeli
  • Antenni
  • Teholähde ja tarvikkeet
  • Referenssisuunnitelmat LVDS, HDMI ja CAN-FD
  • Yocto Linux (ladattavissa veloituksetta)

Datalehdet:

CC8M Nano SOM
CC8M Mini SOM

CC8M Nano kehityspaketti
CC8M Mini kehityspaketti


Digi ConnectCore 8X

Tehokas teollisuustasoinen i.mx8X pohjainen SOM-moduuli

  • Teollisuustason i.MX 8X quad/dual-core SOM- ja SBC-formaatit
  • Digi SMTplus® pintaliitoskotelo (40 mm x 45 mm) ja sama pinnikytkentä CC8M Nano-moduulin kanssa
  • Tehonhallinta toteutettu sekä rauta-että ohjelmistotasoisena erittäin pienivirtaisiin sovelluksiin
  • Monen näytön ja kameran tuki lisättynä VPU-tuella
  • Esihyväksytyt dual-band 802.11a/b/g/n/ac 2×2 ja Bluetooth® 5 radiot
  • Saumaton mobiiliradion ja Digi XBee3® -moduulin integrointi
  • Pilvipalveluiden laaja tuki
  • Sisäänrakennetut tietoturvaominaisuudet Digi TrustFence® avulla
  • Etähallinta Digi Remote Manager® avulla
  • Yocto Project Linux ja Andoid -tuki
    ConnectCore-8X moduulin datalehti (pdf)

Digi CC8X -moduulin kehityskitti on tilattavissa hintaan 475,-/kpl alv 0%, tuotekoodi CC-WMX8-KIT.
Kehityskitin sisältö: CC8X SBC-kortti (koodi: CC-SBP-WMX-JM8E), kaapelit ja tarvikkeet.

cc-wmx8-kit



Lue lisää CC8X:stä valmistajan sivuilta

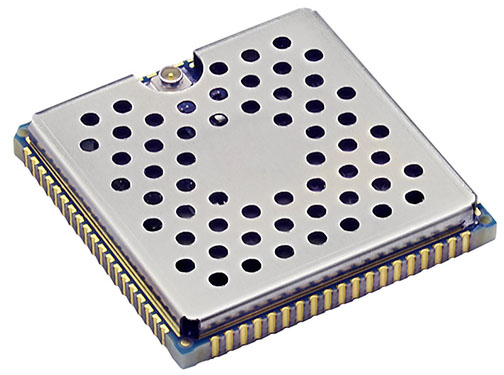

Digi ConnectCore 6UL

Älykäs postimerkin kokoinen NXP i.MX6UL-pohjainen sulautettu ARM -pintaliitosmoduuli kattavalla Linux-ohjelmointituella:

Lataa datalehti (pdf)

Tuoteversiot:

CC-WMX-JN7A-NE
ConnectCore 6UL-2, 528 MHz, Industrial Temp, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth 4.2

CC-WMX-JN58-NE
ConnectCore 6UL-2, 528 MHz, Industrial Temp, 256 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth 4.2

CC-MX-JN7A-Z1
ConnectCore 6UL-2, 528 MHz, Industrial Temp, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet

CC-MX-JN58-Z1
ConnectCore 6UL-2, 528 MHz, Industrial Temp, 256 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet

ConnectCore6UL pilvidemo:

ConnectCore 6

  • Juotettava BGA-pintaliitoskotelo
  • Suorituskykyinen skaalautuva Cortex-A9 multi-core
  • Cortex-M0+/M4 oheiskontrolleri
  • Kustannustehokas ja luotettava
  • Integoitu langaton 802.11a/b/g/n ja Bluetooth 4.0
  • Integroitu tehonhallinta (PMIC)
  • Linux, Android ja Windows kehitystukipaketit
  • Erittäin pitkään saatavilla
  • Tuotekehityspaketti:
    CC-WMX6-KIT hinta 250,-/kpl alv 0%
ConnectCard Wi-i.MX28

  • 32-bittinen ARM-prosessori, kellotaajuus jopa 454 MHz
  • Single/dual 10/100 Ethernet
  • 802.11a/b/g/n Wi-Fi
  • Bluetooth 4.0
  • LCD/USB(host/device)/CAN/JTAG (katso vaihtoehdot alla olevasta valintataulukosta)
  • Tuki Digi Embedded Linux, Android ja Yocto Project Linux
  • Ei suositella uusiin projekteihin



ConnectCore 9P 9215

  • Kompakti ja edullinen ARM9 -moduuli NS9215 piirillä
  • Turvalliset ja suorituskykyiset verkko-ominaisuudet
  • Ohjelmoitavat liityntämoduulit (FIM)
  • Dynaaminen tehonhallinta ja erittäin alhainen virrankulutus, mm. Ethernet kytkettävissä pois
  • Tilauskoodit: CC-9P-V502-C, CC-9P-V513-LX, CC-9P-V524-LX
  • Ei suositella uusiin projekteihin
